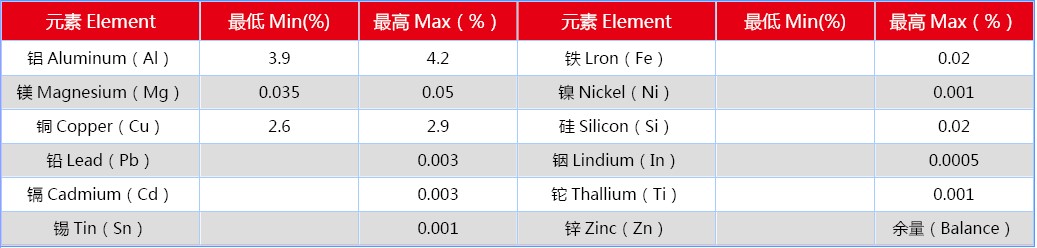

2号压铸锌合金    GH2成份含量

2号锌合金由于含铜量（3%）在时间越长（15-30年）常温下（20-25℃）有一定增长作用，对比GH3、GH5、GH2、有良好抗蠕抗压及抗磨损特点，在长时间下它的硬度还很高，主要用于制造金属模以及硬度注塑工具。用于对机械性能有特殊要求、对硬度要求高、尺寸精度要求一般的机械零件。

● GH2符合国际标准 Standards that GH2 complies with              ● 欧洲 European En1774-1998ZnAl4（ZL0400，ZL3）

● 美国 USA ASTM B240-88 Z33521

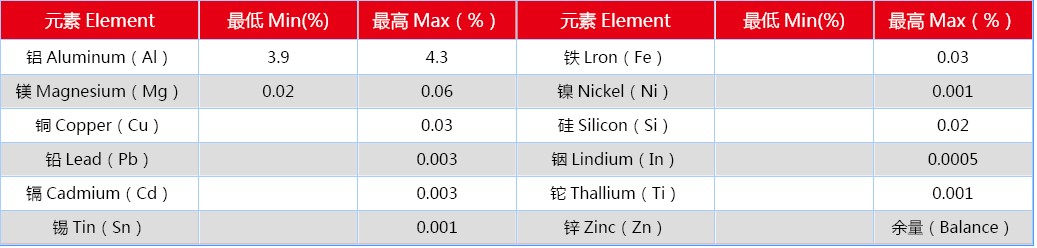

3号压铸锌合金    GH3成份含量

3号锌合金在压铸行业里用量是首位。良好的流动性，物理性能及机械性能比较稳定，容易抛光，特别适合电镀、铬化、喷涂等表面处理，可用压铸玩具、电子产品、表壳、带扣、装饰品、皮具配件、家电制冷配件。

● GH3符合国际标准 Standards that GH3 complies with                ● 中国 China GB8738-88-ZZnAl4Y

● 澳洲Australian AZ1881-1986 ZnAl4                                ● 日本 Japanese JIS H2201-1999 Zinc Alloy Type2

● 美国 USA ASTM B240-88 Z33521                                  ● 欧洲 European EN1774-1998ZnAl4Cu（ZL0400,ZL3）

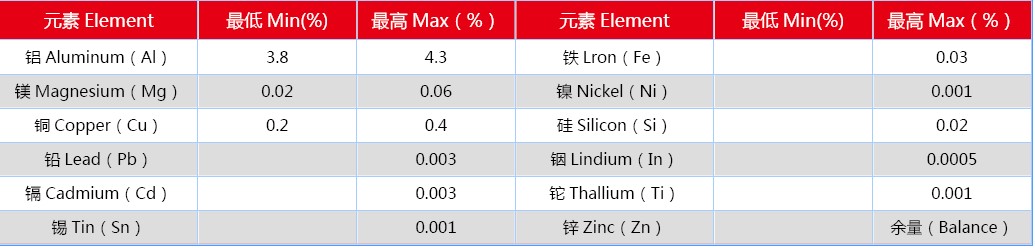

4号压铸锌合金    GH4成份含量

4号压铸锌合金有适量的含铜量，有良好脱模效果，也有与GH3合金的韧柔性。适用于拉链、饰物。

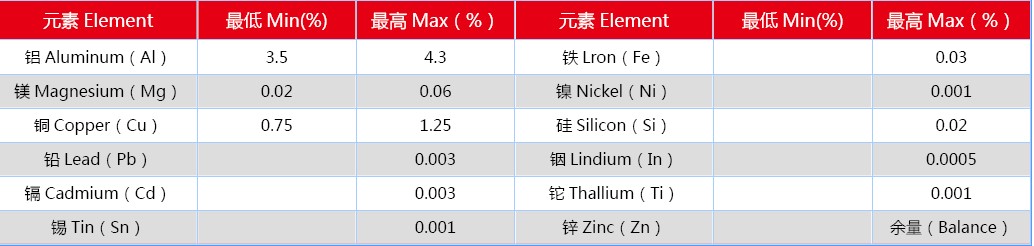

5号压铸锌合金    GH5成份含量

5号压铸锌合金的柔韧性相对GH3合金较低，对卷、曲、弯、折、冲、锅等工序可能有影响，硬度及强度较高，铸造性能好，耐蚀性好，也有良好抗磨性和切削性。应用于对机械强度有一定要求的铸件，如汽车配件、机械零件、电器元件、灯饰、天花饰物、家庭及办公用具、摩托、汽车、减压阀等配件。电镀及其它表面处理与GH3合金相同

● GH5符合国际标准 Standards that GH5 complies with                ● 中国 China GB8738-88-YzznAl4Cu1

● 澳洲 Australian AZ1881-1986 ZnAl4                                ● 日本 Japanese JIS H2201-1999 Zinc Alloy Type2

● 美国 USA ASTM B240-88 Z33521                                  ● 欧洲 European EN1774-1998ZnAl4Cu（ZL0400,ZL3）

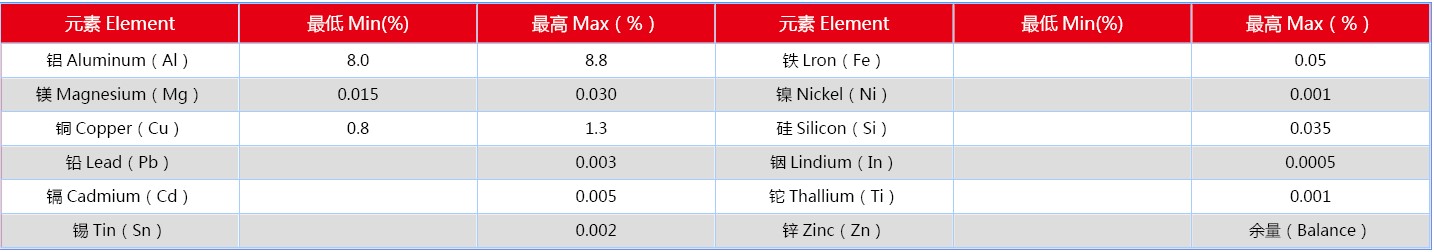

8号压铸锌合金    GH8成份含量

8号压铸锌合金是用GH5合金压铸还达不到产品的抗磨抗蠕变的基础上进一步使用GH8合金压铸来符合产品要求。适用工业及维修配件、运动及健身器材。汽车及锁配件。流动性能次于GH3锌合金。

● GH8符合国际标准 Standards that GH8 complies with                ● 美国 USA ASTM B669 ZA-8

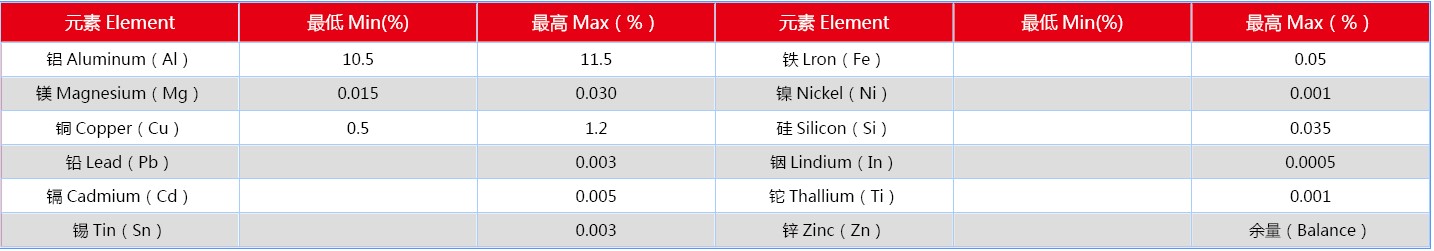

12号压铸锌合金    GH12成份含量

12号压铸锌合金以介绍压铸型为主，比GH8合金的强度、硬度等性能会高，应用于压铸尺寸小，精度和机械强度要求高的工件，适合用于电器件、运动健身器材、汽车、锁等配件；流动性能次于GH3和GH5锌合金。

● GH12符合国际标准 Standards that GH12 complies with                ● 美国 USA ASTM B86-96 Z35631（ZA-12）
